东莞钢塑管检测方法有哪些？

　　

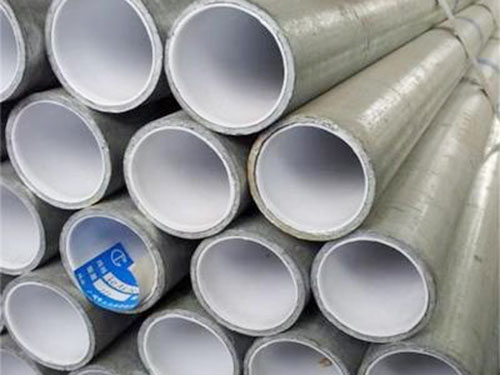

东莞钢塑管是以钢管为基体，通过喷、滚、浸、吸工艺在钢管（底管）内表面熔接一层塑料防腐层或在内外表面熔接塑料防腐层的钢塑复合钢管。

​

那么，对于东莞钢塑管检测方法有哪些呢？
1.外观检查
目测检查涂覆钢管的外观质量，试验结果应符合5.1的规定。
2.厚度测量
从涂覆钢管的两端取不同长度的两个横断面，在每个横断面用电磁测厚仪测量圆周上直交的任意四点的涂层厚度，试验结果应符合5.4的规定。
3.针孔试验
管段试件长度约为1000mm，用电火花检漏仪对钢管涂层在规定试验电压下进行检查，涂层厚度不大于0.4mm，试验电压为1500 V，涂层厚度大于0.4mm，试验电压为2000V。检查有无电火花产生，试验结果应符合5.5的规定。
4.附着力试验
附着力试验按CJ/T 120-2008中7.4.2进行，试验结果应符合5.6的规定。
5.弯曲试验
DN≤50mm的涂覆钢管进行弯曲试验。管段试件长度为(1200±100)mm。
在温度为（20±5）℃的环境下，以钢管公称通径的8倍为曲率半径，弯曲角度为30°，在弯管机或模具上进行弯曲。弯曲试验时管内不带填充物，焊缝位于弯曲主面的侧面。
试验后，从弯曲圆弧的中部将试件剖开，检查内涂层，试验结果应符合5.7的规定。
6.压扁试验
DN>50 mm的涂覆钢管进行压扁试验。管段试件尺寸长为（50±10）mm。
在温度为（20±5） ℃的环境下，将试件置于两平板之间，在压力试验机上逐渐压缩至两平板间距离为试件外径的五分之四，压扁时涂覆钢管焊缝垂直于载荷施加方向。试验后，检查内涂层，试验结果应符合5.8的规定。
7.压扁试验
8.冲击试验
从涂覆钢管的任意位置切取长约100mm的试样，在温度为（20±5）℃的环境下，按规定进行冲击试验，观察内涂层的损坏情况。试验时，焊缝应在冲击面相反的方向，试验结果应符合5.9的规定。
9.真空试验
管段试件长度为（500±50）mm，使用适当的措施堵住管道进出口，从进口逐渐增加负压至660mm汞柱，保持1min，验后检查内涂层，试验结果应符合5.10的规定。
10.高温试验
管段试件长度为（100±10）mm，将试件放置在恒温箱中，升温至（300±5）℃，并恒温1h，然后取出自然冷至常温。试验后，取出试件并检查内涂层(允许外观颜色变深、发暗现象)，试验结果应符合5.11的规定。
